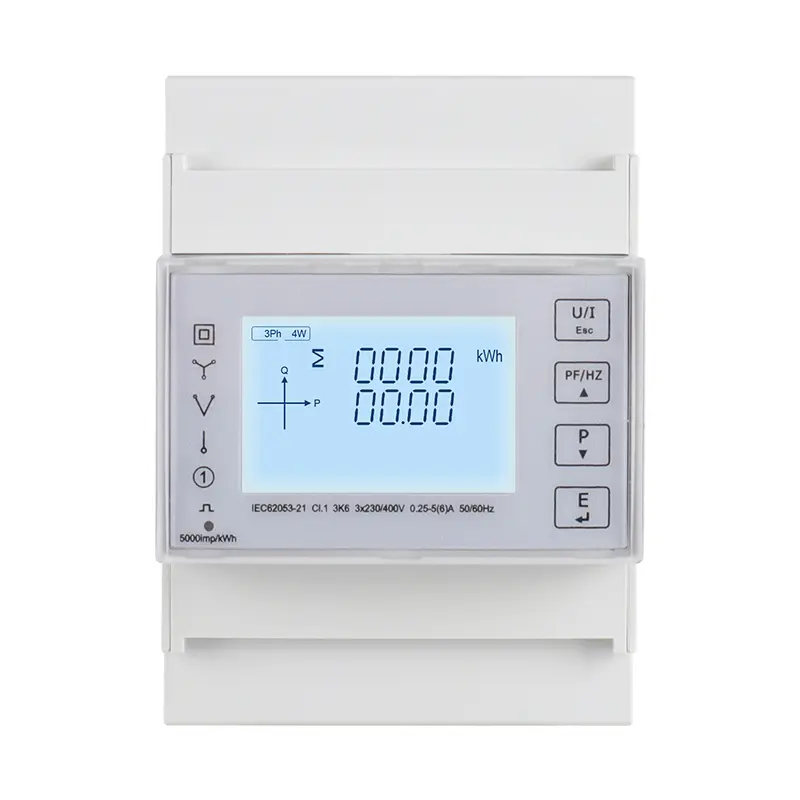

மூன்று கட்டம் நான்கு கம்பி டின் ரெயில் மல்டிஃபங்க்ஷன் எனர்ஜி ஸ்மார்ட் மீட்டர்

1. அலகு அளவிடலாம் மற்றும் காண்பிக்க முடியும்

உடனடி ஆர்.எம்.எஸ் மதிப்புகள்

நடப்பு

ஒரு கட்டத்திற்கு, நடுநிலை

மின்னழுத்தம்

L-l, l-n

அதிர்வெண்

45 முதல் 65 ஹெர்ட்ஸ்

செயலில் சக்தி

மொத்தம் மற்றும் ஒரு கட்டத்திற்கு

சக்தி காரணி

மொத்தம் மற்றும் ஒரு கட்டத்திற்கு

ஆற்றல் மதிப்புகள் (சேர்க்கவும்: இறக்குமதி, ஏற்றுமதி, இறக்குமதி + ஏற்றுமதி)

செயலில் ஆற்றல்

0 முதல் 9999999.999 கிலோவாட்

மல்டி -டரிஃப் ஆக்டிவ் எனர்ஜி (டி 1 - டி 4)

0 முதல் 9999999.999 கிலோவாட்

2. அலகு அளவிடலாம் மற்றும் தகவல்தொடர்பு படிக்க முடியும்

ஆற்றல் மதிப்புகள்

வெளிப்படையான ஆற்றல் (மொத்தம்)

0 முதல் 9999999999 ஈஸ்ட்

மல்டி-டரிஃப் எதிர்வினை ஆற்றல் (T1 - T4)

0 முதல் 9999999.999 kvarh, பின்வருவன அடங்கும்: இறக்குமதி, ஏற்றுமதி, இறக்குமதி+ஏற்றுமதி

கடந்த 12 மாதங்களாக மாதாந்திர மின்சார நுகர்வு

மொத்த செயலில் உள்ள ஆற்றல்

வரம்பு: 0 முதல் 9999999.999 கிலோவாட்

கடந்த 31 நாட்களாக தினசரி ஆற்றல் நுகர்வு

மொத்த செயலில் உள்ள ஆற்றல்

வரம்பு: 0 முதல் 9999999.999 கிலோவாட்

3. அலகு குடியேற முடியும்

தொடர்பு வகுப்பு

மோட்பஸ் முகவரி, பாட் வீதம், சமநிலை பிட், ஸ்டாப் பிட்

கணினி உள்ளமைவு வகுப்பு

பயனர் கடவுச்சொல் (HMI), சக்தி அமைப்பு வகை

துடிப்பு வெளியீட்டு வகுப்பு

துடிப்பு வெளியீட்டு வகை, துடிப்பு வெளியீட்டு அகலம், துடிப்பு வெளியீட்டு வீதம்

நேர வகுப்பு

தானியங்கி உருள் காட்சி நேரம், பின்னிணைப்பு நேரம், கணினி நேரம் (ஆர்.டி.சி), கட்டணம் நேரம்

மின் பண்புகள்

அளவீட்டு வகை

ஏசி சிஸ்டத்தில் ஹார்மோனிக்ஸ், ஆதரவு 1p2w, 3p3w, 3p4w உள்ளிட்ட rms

அளவீட்டு துல்லியம்

மின்னழுத்தம், மின்னோட்டம்

வகுப்பு 0.5, IEC 61557-12 படி

செயலில் சக்தி

வகுப்பு 1 / 0.5, IEC 61557-12 படி

எதிர்வினை சக்தி

வகுப்பு 2, IEC 61557-12 படி

தோற்ற சக்தி

வகுப்பு 1, ஐ.இ.சி. 61557-12

செயலில் ஆற்றல்

வகுப்பு 1 / 0.5 கள், IEC 62053-22, IEC 61557-12

எதிர்வினை ஆற்றல்

வகுப்பு 2, IEC 62053-23, IEC 61557-12

சக்தி காரணி

வகுப்பு 1, ஐ.இ.சி. 61557-12

அதிர்வெண்

வகுப்பு 0.2, IEC 61557-12 படி

இணக்கமான விலகல்

வகுப்பு 2, IEC 61557-12 படி

தரவு புதுப்பிப்பு வீதம்

1 வினாடி. விரும்பினால் 100 எம்.எஸ்

உள்ளீட்டு-மின்னழுத்தம்

ஃப்ளோடேஜ் மண்ணீரல் (ஒன்று)

230 வெக் (எல்-என்) / 400 வெக் (எல்-எல்)

நேரடி இணைப்பு

அளவிடப்பட்ட வரம்பு: 85 முதல் 275 வெக் (எல்-என்), 85 ~ 480 வெக் (எல்-எல்)

அதிர்வெண் வரம்பு

45 முதல் 65 ஹெர்ட்ஸ்

அதிக சுமை திறன்

1 வினாடிக்கு 2*ஐ.நா.

உள்ளீட்டு-நடப்பு

அளவிடப்பட்ட வரம்பு

0.005 முதல் 100 அ, அடிப்படை மின்னோட்டம் (ஐபி) 10a ஆகும்

அதிக சுமை திறன்

0.01 வினாடிக்கு 30*ஐமாக்ஸ்

துடிப்பு வெளியீடு

இடைமுக வகை

திறந்த கலெக்டர் ஆப்டோகூப்ளர்

துடிப்பு மாறிலி

400 / 100/11 IMP / KWH (KVARH) (கட்டமைக்கக்கூடிய)

துடிப்பு அகலம்

60/100/200 மில்லி விநாடிகள் (உள்ளமைக்கக்கூடியவை), இயல்புநிலை 100 மில்லி விநாடிகள்

துடிப்பு வெளியீட்டு வகை

இறக்குமதி/ஏற்றுமதி/மொத்த செயலில் உள்ள ஆற்றல்,

இறக்குமதி/ஏற்றுமதி/மொத்த எதிர்வினை ஆற்றல் (உள்ளமைக்கக்கூடிய)

வகுப்பு

வகுப்பு A, IEC கூற்றுப்படி 62053-31

உள்ளீட்டு மின்னழுத்தம்

5 ~ 27 வி.டி.சி.

பேனலில் துடிப்பு காட்டி ஒளி

துடிப்பு மாறிலி 400imp/kWh ஆகும்

நிகழ்நேர கடிகார துல்லியம்

0.5 s/d

இயந்திர பண்புகள்

ஐபி பட்டம் பாதுகாப்பு (IEC 60529)

ஐபி 51 முன் காட்சி, ஐபி 30 மீட்டர் உடல்

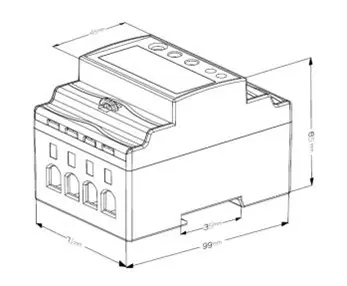

பரிமாணங்கள் (w x h x d)

99 x 71 x 65 மிமீ

பெருகிவரும் நிலை

தின் ரெயில் பெருகிவரும்

மீட்டர் வழக்கின் பொருள்

UL 94 V-0

சுற்றுச்சூழல் பண்புகள்

இயக்க வெப்பநிலை

-25 முதல்+55 ℃

சேமிப்பு வெப்பநிலை

-40 முதல்+80 ℃

ஈரப்பதம்

<90%, நியமனம் செய்யாதது

மாசு பட்டம்

2

உயரம்

2000 மீ வரை

அதிர்வு

10 ஹெர்ட்ஸ் முதல் 150 ஹெர்ட்ஸ், ஐ.இ.சி 60068-2-6

மின்காந்த பண்புகள்

மின்னியல் வெளியேற்றம்

நிலை 4, IEC 61000-4-2 (1)

கதிர்வீச்சு புலங்களுக்கு நோய் எதிர்ப்பு சக்தி

நிலை 3, IEC 61000-4-3 (1)

மின் விரைவான டிரான்ஷியன்களுக்கு நோய் எதிர்ப்பு சக்தி

நிலை 4, IEC 61000-4-4 (1)

எழுச்சிகளுக்கு நோய் எதிர்ப்பு சக்தி

நிலை 4, IEC 61000-4-5 (1)

நடத்தப்பட்ட இடையூறுகளுக்கு நோய் எதிர்ப்பு சக்தி

நிலை 3, IEC 61000-4-6 (1)

காந்தப்புலங்களுக்கு நோய் எதிர்ப்பு சக்தி

IEC 61000-4-8 (1)

மின்னழுத்த டிப்ஸுக்கு நோய் எதிர்ப்பு சக்தி

IEC 61000-4-11 (1)

கதிர்வீச்சு உமிழ்வு

EN55011 இன் படி B வகுப்பு

உமிழ்வு நடத்தப்பட்டது

EN55011 இன் படி B வகுப்பு

ஹார்மோனிக்ஸ்

IEC 61000-3-2 (1)

(1): IEC61326-1 இல் தொழில்துறை தர தயாரிப்புகளின் தர தேவைகளுக்கு ஏற்ப சோதனை சோதனை மேற்கொள்ளப்படுகிறது

பாதுகாப்பு

அளவீட்டு வகை

பூனை III, IEC 61010-1 படி

ஓவர் வோல்டேஜ் வகை

பூனை III, IEC 61010-1 படி

காப்பு

ஏசி மின்னழுத்த சோதனை: 1 நிமிடத்திற்கு 4 கி.வி.

உந்துவிசை மின்னழுத்த சோதனை: 6KV - 1.2/50µS அலைவடிவம்

பாதுகாப்பு வகுப்பு

II, IEC61010-1 படி

தகவல்தொடர்புகள்

இடைமுகங்கள் நிலையான மற்றும் நெறிமுறைகள்

2-கம்பி RS485, Modbus rtu

BUAD வீதம்

1200 முதல் 38400 பிபிஎஸ், இயல்புநிலை 9600 பிபிஎஸ் ஆகும்

சமநிலை பிட்

எதுவுமில்லை, ஒற்றைப்படை, இயல்புநிலை எதுவும் இல்லை

பிட் நிறுத்து

1 அல்லது 2, இயல்புநிலை 1

மறுமொழி நேரம்

<100 மீ

பரிமாற்ற முறை

அரை-இரட்டை

பரிமாற்ற தூரம்

1000 மீ வரை

அதிகபட்சம். பஸ் ஏற்றுதல்

64 பிசிக்கள்
