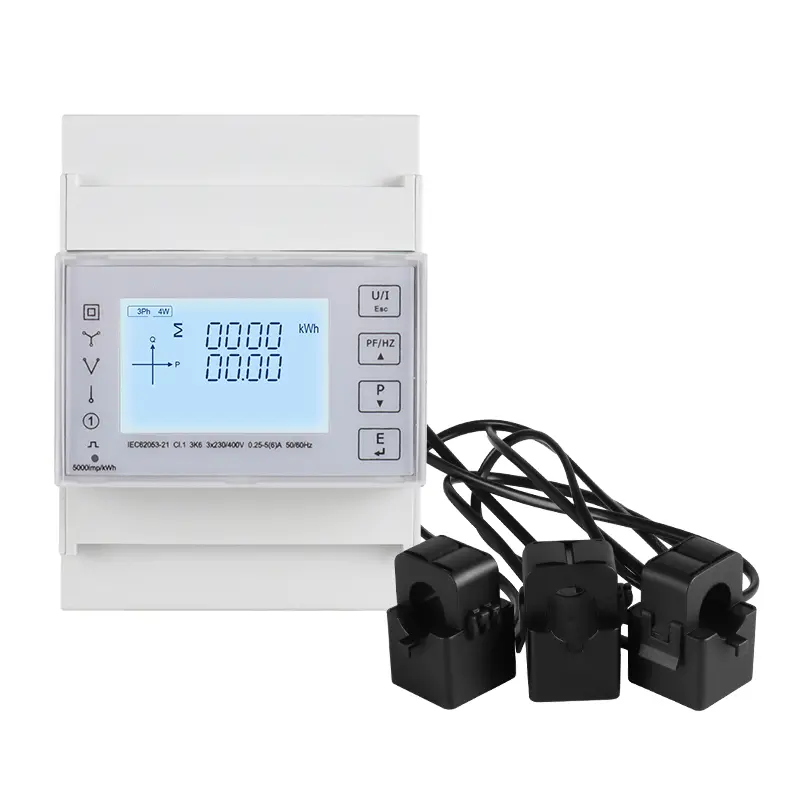

3p 4W உயர் துல்லிய அளவீட்டு DIN ரயில் எனர்ஜி ஸ்மார்ட் மீட்டர்

ஜிங்காங் எலக்ட்ரிக்கல் ஒரு தொழில்முறை 3 பி 4W உயர் துல்லிய அளவீட்டு DIN ரயில் எனர்ஜி ஸ்மார்ட் மீட்டர் உற்பத்தியாளர் மற்றும் சீனாவில் சப்ளையர். நாங்கள் பல ஆண்டுகளாக அளவீடு செய்வதில் நிபுணத்துவம் பெற்றோம். எங்கள் தயாரிப்புகள் ஒரு நல்ல விலை நன்மையைக் கொண்டுள்ளன மற்றும் தென்கிழக்கு மற்றும் நடுத்தர ஆசியா சந்தைகளை உள்ளடக்கியது. சீனாவில் உங்கள் நீண்டகால கூட்டாளராக மாற நாங்கள் எதிர்நோக்குகிறோம்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

3P 4W உயர் துல்லிய அளவீட்டு DIN ரயில் ஆற்றல் ஸ்மார்ட் மீட்டர் என்பது DIN ரயில் நிறுவல் பிறழ்வு-செயல்பாட்டு ஆற்றல் மீட்டர். அளவுருக்கள், சக்தி காரணி போன்றவை; இதற்கிடையில் அவர்களும் வழங்க முடியும் இரு வழி செயலில் உள்ள ஆற்றல், எதிர்வினை ஆற்றல், மாதாந்திர மற்றும் தினசரி மின்சார நுகர்வு புள்ளிவிவரங்கள் போன்ற பல மின்சார ஆற்றல் அளவுருக்களின் அளவீடு. பண்புகள். RS485 தகவல்தொடர்பு இடைமுகம் கொண்ட இந்த தொடர் தயாரிப்புகள், பாட் விகிதம் அதிகபட்சம் 38400 பிபிக்களை ஆதரிக்கவும், மோட்பஸ் ஆர்டியூ தொடர்பு நெறிமுறைகளை ஆதரிக்கிறது. தொலைநிலை தரவு வாசிப்பின் செயல்பாட்டை இது எளிதாக உணர முடியும், மேலும் பெரிய திரை எல்சிடி மற்றும் டச்-சென்சிடிவ் விசையின் வடிவமைப்பை ஏற்றுக்கொள்ளலாம், இது உள்ளூர் பார்வையை எளிதில் செயல்படுத்தலாம் மற்றும் மாறுபாடு அளவுருக்களின் செயல்பாட்டை அமைக்கலாம். தயாரிப்பு கடவுச்சொல் பாதுகாப்பின் செயல்பாட்டைக் கொண்டுள்ளது, இது உற்பத்தியின் தரவு பாதுகாப்பை உறுதி செய்கிறது.

3P 4W உயர் துல்லிய அளவீட்டு DIN ரயில் எனர்ஜி ஸ்மார்ட் மீட்டர் ஒளிமின்னழுத்த இன்வெர்ட்டரின் மின்சார ஆற்றல் கண்காணிப்புக்காக வடிவமைக்கப்பட்டுள்ளது, புதிய எரிசக்தி மின்சார நுகர்வு பற்றிய புள்ளிவிவர பகுப்பாய்வு, மின் அமைப்பு பயன்பாடுகள் மற்றும் புத்திசாலித்தனமான கட்டிடங்களின் மின் கண்காணிப்பு தேவைகள். அதன் முழுமையான தகவல்தொடர்பு செயல்பாடு பல்வேறு கட்டுப்பாட்டு அமைப்புகள், SCADA அமைப்புகள் மற்றும் ஆற்றல் மேலாண்மை அமைப்புகள்.

பண்புகள்

அதிகபட்ச நடப்பு 100 சிறந்த அணுகல்

டின் ரெயில் பெருகிவரும், நிலையான 4 மாடுலஸ் அகலம்.

பல செயல்பாட்டு அளவுரு அளவீட்டு, மின்னழுத்தம், மின்னோட்டம், செயலில் உள்ள சக்தி, எதிர்வினை சக்தி, வெளிப்படையான சக்தி, சக்தி ஆகியவற்றை வழங்குதல் காரணி, கட்ட கோணம், முதலியன.

இருவழி சக்தி, தேவை மற்றும் பிற புள்ளிவிவர தரவு போன்ற பல்வேறு புள்ளிவிவர தரவு மற்றும் உள்ளூர் சேமிப்பக செயல்பாடுகளை வழங்கவும். கடந்த 12 மாதங்களுக்கு மாதாந்திர மின்சார நுகர்வு புள்ளிவிவரங்களை வழங்குதல் மற்றும் கடந்த 31 நாட்களாக தினசரி மின்சார நுகர்வு புள்ளிவிவரங்கள்

RS485 தகவல்தொடர்பு செயல்பாடு, பாட் விகிதம் 38400 பிபிஎஸ் வரை, மோட்பஸ் ஆர்.டி.யு நெறிமுறையை ஆதரிக்கவும்.

ஒரு ஆப்டோகோப்ளர் துடிப்பு வெளியீட்டு இடைமுகத்தை ஆதரிக்கிறது, மேலும் வெளியீட்டு அளவுருக்களை அமைக்கலாம்.

எல்சிடி புதுப்பிப்பு நேரம் 1 வினாடி, கையேடு அல்லது தானியங்கி ஆதரவு உருள் காட்சி (உள்ளமைக்கக்கூடியது)

அளவுருக்கள்

1. அலகு அளவிடலாம் மற்றும் காண்பிக்க முடியும்
உடனடி ஆர்.எம்.எஸ் மதிப்புகள்
நடப்பு	ஒரு கட்டத்திற்கு, நடுநிலை
மின்னழுத்தம்	L-l, l-n
அதிர்வெண்	45 முதல் 65 ஹெர்ட்ஸ்
செயலில் சக்தி	மொத்தம் மற்றும் ஒரு கட்டத்திற்கு
சக்தி காரணி	மொத்தம் மற்றும் ஒரு கட்டத்திற்கு
ஆற்றல் மதிப்புகள் (சேர்க்கவும்: இறக்குமதி, ஏற்றுமதி, இறக்குமதி + ஏற்றுமதி)

செயலில் ஆற்றல்	0 முதல் 9999999.999 கிலோவாட்
மல்டி -டரிஃப் ஆக்டிவ் எனர்ஜி (டி 1 - டி 4)	0 முதல் 9999999.999 கிலோவாட்
2. அலகு அளவிடலாம் மற்றும் தகவல்தொடர்பு படிக்க முடியும்
ஆற்றல் மதிப்புகள்
வெளிப்படையான ஆற்றல் (மொத்தம்)	0 முதல் 9999999999 ஈஸ்ட்
மல்டி-டரிஃப் எதிர்வினை ஆற்றல் (T1 - T4)	0 முதல் 9999999.999 kvarh, பின்வருவன அடங்கும்: இறக்குமதி, ஏற்றுமதி, இறக்குமதி+ஏற்றுமதி
கடந்த 12 மாதங்களாக மாதாந்திர மின்சார நுகர்வு	மொத்த செயலில் உள்ள ஆற்றல் வரம்பு: 0 முதல் 9999999.999 கிலோவாட்
கடந்த 31 நாட்களாக தினசரி ஆற்றல் நுகர்வு	மொத்த செயலில் உள்ள ஆற்றல் வரம்பு: 0 முதல் 9999999.999 கிலோவாட்
3. அலகு குடியேற முடியும்
தொடர்பு வகுப்பு	மோட்பஸ் முகவரி, பாட் வீதம், சமநிலை பிட், ஸ்டாப் பிட்
கணினி உள்ளமைவு வகுப்பு	பயனர் கடவுச்சொல் (HMI), சக்தி அமைப்பு வகை
துடிப்பு வெளியீட்டு வகுப்பு	துடிப்பு வெளியீட்டு வகை, துடிப்பு வெளியீட்டு அகலம், துடிப்பு வெளியீட்டு வீதம்
நேர வகுப்பு	தானியங்கி உருள் காட்சி நேரம், பின்னிணைப்பு நேரம், கணினி நேரம் (ஆர்.டி.சி), கட்டணம் நேரம்

விவரக்குறிப்பு

மின் பண்புகள்
அளவீட்டு வகை		ஏசி சிஸ்டத்தில் ஹார்மோனிக்ஸ், ஆதரவு 1p2w, 3p3w, 3p4w உள்ளிட்ட rms
அளவீட்டு துல்லியம்	மின்னழுத்தம், மின்னோட்டம்	வகுப்பு 0.5, IEC 61557-12 படி
	செயலில் சக்தி	வகுப்பு 1 / 0.5, IEC 61557-12 படி
	எதிர்வினை சக்தி	வகுப்பு 2, IEC 61557-12 படி
	தோற்ற சக்தி	வகுப்பு 1, ஐ.இ.சி. 61557-12
	செயலில் ஆற்றல்	வகுப்பு 1 / 0.5 கள், IEC 62053-22, IEC 61557-12
	எதிர்வினை ஆற்றல்	வகுப்பு 2, IEC 62053-23, IEC 61557-12
	சக்தி காரணி	வகுப்பு 1, ஐ.இ.சி. 61557-12
	அதிர்வெண்	வகுப்பு 0.2, IEC 61557-12 படி
	இணக்கமான விலகல்	வகுப்பு 2, IEC 61557-12 படி
தரவு புதுப்பிப்பு வீதம்		1 வினாடி. விரும்பினால் 100 எம்.எஸ்
உள்ளீட்டு-மின்னழுத்தம்	ஃப்ளோடேஜ் மண்ணீரல் (ஒன்று)	230 வெக் (எல்-என்) / 400 வெக் (எல்-எல்)
	நேரடி இணைப்பு	அளவிடப்பட்ட வரம்பு: 85 முதல் 275 வெக் (எல்-என்), 85 ~ 480 வெக் (எல்-எல்)
	அதிர்வெண் வரம்பு	45 முதல் 65 ஹெர்ட்ஸ்
	அதிக சுமை திறன்	1 வினாடிக்கு 2*ஐ.நா.
உள்ளீட்டு-நடப்பு	அளவிடப்பட்ட வரம்பு	0.005 முதல் 100 அ, அடிப்படை மின்னோட்டம் (ஐபி) 10a ஆகும்
உள்ளீட்டு-நடப்பு	அதிக சுமை திறன்	0.01 வினாடிக்கு 30*ஐமாக்ஸ்
துடிப்பு வெளியீடு	இடைமுக வகை	திறந்த கலெக்டர் ஆப்டோகூப்ளர்
	துடிப்பு மாறிலி	400 / 100/11 IMP / KWH (KVARH) (கட்டமைக்கக்கூடிய)
	துடிப்பு அகலம்	60/100/200 மில்லி விநாடிகள் (உள்ளமைக்கக்கூடியவை), இயல்புநிலை 100 மில்லி விநாடிகள்
	துடிப்பு வெளியீட்டு வகை	இறக்குமதி/ஏற்றுமதி/மொத்த செயலில் உள்ள ஆற்றல், இறக்குமதி/ஏற்றுமதி/மொத்த எதிர்வினை ஆற்றல் (உள்ளமைக்கக்கூடிய)
	வகுப்பு	வகுப்பு A, IEC கூற்றுப்படி 62053-31
	உள்ளீட்டு மின்னழுத்தம்	5 ~ 27 வி.டி.சி.
பேனலில் துடிப்பு காட்டி ஒளி		துடிப்பு மாறிலி 400imp/kWh ஆகும்
நிகழ்நேர கடிகார துல்லியம்		0.5 s/d

இயந்திர பண்புகள்
ஐபி பட்டம் பாதுகாப்பு (IEC 60529)	ஐபி 51 முன் காட்சி, ஐபி 30 மீட்டர் உடல்
பரிமாணங்கள் (w x h x d)	99 x 71 x 65 மிமீ
பெருகிவரும் நிலை	தின் ரெயில் பெருகிவரும்
மீட்டர் வழக்கின் பொருள்	UL 94 V-0
சுற்றுச்சூழல் பண்புகள்
இயக்க வெப்பநிலை	-25 முதல்+55 ℃
சேமிப்பு வெப்பநிலை	-40 முதல்+80 ℃
ஈரப்பதம்	<90%, நியமனம் செய்யாதது
மாசு பட்டம்	2
உயரம்	2000 மீ வரை
அதிர்வு	10 ஹெர்ட்ஸ் முதல் 150 ஹெர்ட்ஸ், ஐ.இ.சி 60068-2-6
மின்காந்த பண்புகள்
மின்னியல் வெளியேற்றம்	நிலை 4, IEC 61000-4-2 (1)
கதிர்வீச்சு புலங்களுக்கு நோய் எதிர்ப்பு சக்தி	நிலை 3, IEC 61000-4-3 (1)
மின் விரைவான டிரான்ஷியன்களுக்கு நோய் எதிர்ப்பு சக்தி	நிலை 4, IEC 61000-4-4 (1)
எழுச்சிகளுக்கு நோய் எதிர்ப்பு சக்தி	நிலை 4, IEC 61000-4-5 (1)
நடத்தப்பட்ட இடையூறுகளுக்கு நோய் எதிர்ப்பு சக்தி	நிலை 3, IEC 61000-4-6 (1)
காந்தப்புலங்களுக்கு நோய் எதிர்ப்பு சக்தி	IEC 61000-4-8 (1)
மின்னழுத்த டிப்ஸுக்கு நோய் எதிர்ப்பு சக்தி	IEC 61000-4-11 (1)
கதிர்வீச்சு உமிழ்வு	EN55011 இன் படி B வகுப்பு
உமிழ்வு நடத்தப்பட்டது	EN55011 இன் படி B வகுப்பு
ஹார்மோனிக்ஸ்	IEC 61000-3-2 (1)
(1): IEC61326-1 இல் தொழில்துறை தர தயாரிப்புகளின் தர தேவைகளுக்கு ஏற்ப சோதனை சோதனை மேற்கொள்ளப்படுகிறது
பாதுகாப்பு
அளவீட்டு வகை	பூனை III, IEC 61010-1 படி
ஓவர் வோல்டேஜ் வகை	பூனை III, IEC 61010-1 படி
காப்பு	ஏசி மின்னழுத்த சோதனை: 1 நிமிடத்திற்கு 4 கி.வி.
காப்பு	உந்துவிசை மின்னழுத்த சோதனை: 6KV - 1.2/50µS அலைவடிவம்
பாதுகாப்பு வகுப்பு	II, IEC61010-1 படி
தகவல்தொடர்புகள்
இடைமுகங்கள் நிலையான மற்றும் நெறிமுறைகள்	2-கம்பி RS485, Modbus rtu
BUAD வீதம்	1200 முதல் 38400 பிபிஎஸ், இயல்புநிலை 9600 பிபிஎஸ் ஆகும்
சமநிலை பிட்	எதுவுமில்லை, ஒற்றைப்படை, இயல்புநிலை எதுவும் இல்லை
பிட் நிறுத்து	1 அல்லது 2, இயல்புநிலை 1
மறுமொழி நேரம்	<100 மீ
பரிமாற்ற முறை	அரை-இரட்டை
பரிமாற்ற தூரம்	1000 மீ வரை
அதிகபட்சம். பஸ் ஏற்றுதல்	64 பிசிக்கள்

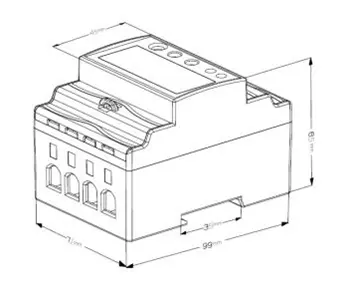

நிறுவல் பரிமாணங்கள்
