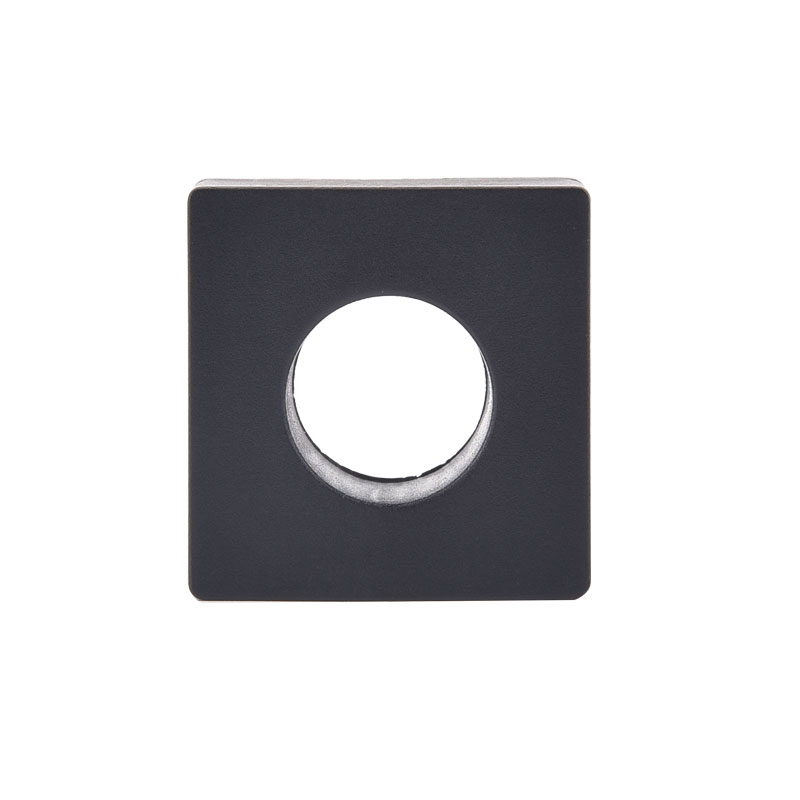

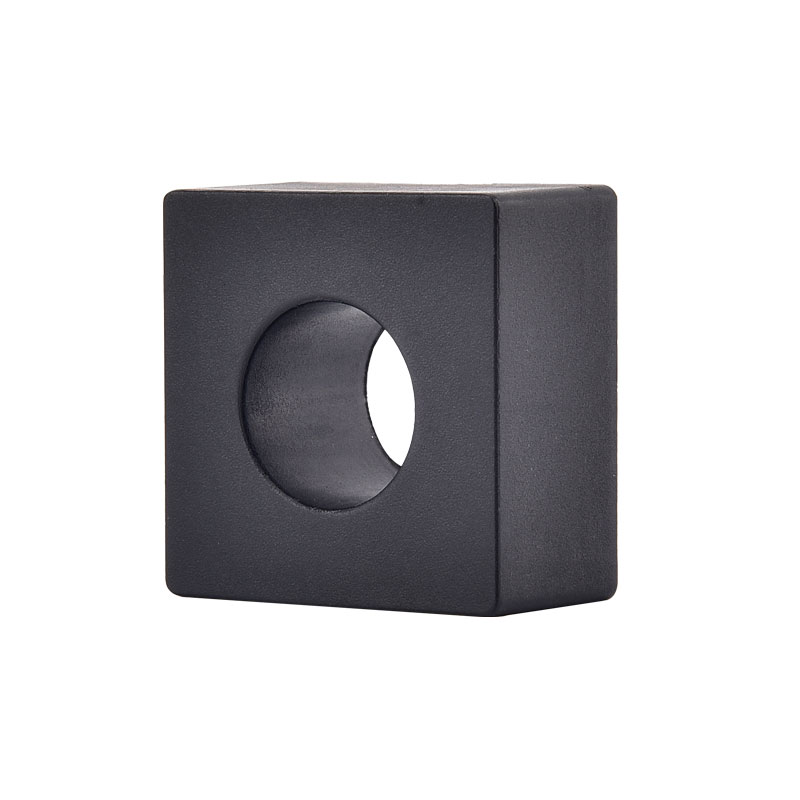

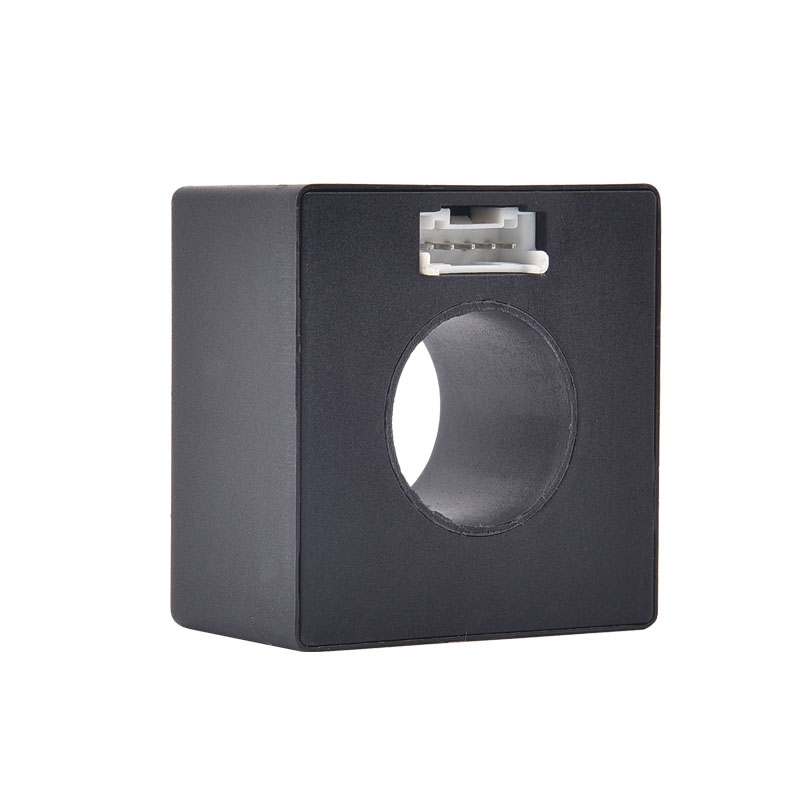

தனிமைப்படுத்தல் சோதனை பி-வகை கசிவு சென்சார்

ஜிங்காங் ஒரு தொழில்முறை தனிமைப்படுத்தும் சோதனை பி-வகை கசிவு சென்சார் உற்பத்தியாளர் மற்றும் பல வருட அனுபவமுள்ள சப்ளையர் ஆகும். தனிமைப்படுத்தல் சோதனை பி-வகை கசிவு சென்சார் பல பயன்பாடுகளைச் சந்திக்க முடியும், எங்கள் தரமான சேவைகளில் நீங்கள் ஆர்வமாக இருந்தால், நீங்கள் இப்போது எங்களை ஆலோசிக்க முடியும், நாங்கள் உடனடியாக உங்களிடம் திரும்பி வருவோம். இந்த சாதனங்களின் முக்கியமான பாதுகாப்பு செயல்பாடு பூமிக்கு எதிரான சக்தி தொகுதிகளிலிருந்து முழு அமைப்பின் கசிவு மின்னோட்டத்தைக் கண்காணிக்கும். ஒரு குறைபாடுள்ள அமைப்பு மக்களுக்கு ஆபத்தானது அல்லது தீ விபத்தை ஏற்படுத்தும். இது இதுவரை வருவதற்கு முன்பு, சக்தி தொகுதிகள் கட்டத்திலிருந்து துண்டிக்கப்பட வேண்டும். கசிவு மின்னோட்டத்தில் டி.சி மற்றும் ஏசி கூறுகள் உள்ளன. எனவே ஒரு AC/DC- உணர்திறன் கண்காணிப்பு அலகு அவசியம்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

ஜிங்காங் ஒரு தனிமைப்படுத்தும் சோதனை பி-வகை கசிவு சென்சார் உற்பத்தியாளர் மற்றும் சப்ளையர், தரமான சேவைக்கு நன்கு அறியப்பட்டவர். வென்ஜோ ஜிங்காங் இறக்குமதி மற்றும் ஏற்றுமதி நிறுவனம், லிமிடெட் என்பது அறிவியல் ஆராய்ச்சி, உற்பத்தி மற்றும் விற்பனையை ஒருங்கிணைக்கும் ஒரு புதுமையான நிறுவனமாகும். நிறுவனத்தின் விற்பனை நெட்வொர்க் ஐரோப்பா மற்றும் தென்கிழக்கு ஆசியா போன்ற பல நாடுகளையும் பிராந்தியங்களையும் உள்ளடக்கியது, மேலும் அதன் தயாரிப்பு தரம் மற்றும் சேவை வாடிக்கையாளர்களால் நல்ல வரவேற்பைப் பெறுகின்றன. எங்களிடமிருந்து பி-வகை கசிவு சென்சார் தனிமைப்படுத்தும் சோதனை வாங்க நீங்கள் உறுதியாக இருக்க முடியும்.

அம்சங்கள்

Suppory ஒற்றை வழங்கல் +5 வி

■ உயர் மற்றும் குறைந்த நிலை வெளியீடு

■ சுய சோதனை செயல்பாடு

Pc பிசிபி போர்டில் பொருத்தப்பட்டது

பயன்பாடுகள்

■ தரை தவறு கண்டறிதல்

■ மின்சார வாகன கட்டண நிலையம்

■ மாற்றி கசிவு தற்போதைய கண்டறிதல்

தரநிலை

62 IEC 62752 மீதமுள்ள தற்போதைய தேவைகளுக்கு பொருந்தும்

EC 62955 RDC-MD க்கான மீதமுள்ள தற்போதைய தேவைகளுக்கு பொருந்தும்

Full முழு நிரப்புதல் ROHS/Real ஐ வடிவமைத்த கூறுகள்

கண்ணோட்டம்

இந்த சாதனங்களின் ஒரு முக்கியமான பாதுகாப்பு செயல்பாடு பூமிக்கு எதிரான சக்தி தொகுதிகளிலிருந்து முழு அமைப்பின் கசிவு மின்னோட்டத்தை கண்காணிப்பதாகும். ஒரு குறைபாடுள்ள அமைப்பு மக்களுக்கு ஆபத்தானது அல்லது தீ விபத்தை ஏற்படுத்தும். இது இதுவரை வருவதற்கு முன்பு, சக்தி தொகுதிகள் கட்டத்திலிருந்து துண்டிக்கப்பட வேண்டும். கசிவு மின்னோட்டத்தில் டி.சி மற்றும் ஏசி கூறுகள் உள்ளன. எனவே ஒரு AC/DC- உணர்திறன் கண்காணிப்பு அலகு அவசியம்.

எக்ஸ்.கே.சி.ஏ தொடர் மீதமுள்ள தற்போதைய கண்டறிதல் தொகுதி பரவலாக பொருந்தும், குறிப்பாக மின்சார வாகனங்கள், மின்சார மோட்டார் சைக்கிள்கள், மின்சார மிதிவண்டிகள், சார்ஜிங் கட்டணம் மற்றும் மின் பாதுகாப்பு மேலாண்மை ஆகியவற்றிற்கான பொது சார்ஜிங் நிலையங்களில். இது எளிய பயன்பாடு மற்றும் எளிதான நிறுவலை வழங்குகிறது.

வழக்கமான பயன்பாட்டு திட்டம்

முள் வரையறை

முள் எண்	சின்னம்	முள் வகை	செயல்பாடுகள்
1	வி.டி.டி.	சக்தி	தொகுதி மின்சாரம், நிலையான மின்னழுத்தம் 5VDC மின்னழுத்த உள்ளீடு 4.85 ~ 5.15VDC, சக்தி வெளியீட்டு திறன்> 100MA க்குள் இருக்க வேண்டும் மின்சாரம் சிற்றலை ≤ 150 எம்.வி.
2	பயணம்	வெளியீடு	மீதமுள்ள மின்னோட்டம் வாசலை மீறும் போது, வெளியீட்டு நிலை கீழே இருந்து உயர்ந்ததாக மாறுகிறது
3	Gnd	சக்தி	மைதானம்
4	Cal	உள்ளீடு	இந்த முள் 0VDC க்கு நடத்தப்பட்டபோது, தொகுதி பூஜ்ஜிய-புள்ளி-சறுக்கலைக் கணக்கிட்டு, அளவுத்திருத்த செயல்பாட்டை முடிக்க MCU இல் பதிவு செய்ய மதிப்பை சேமிக்கும். CAL செயல்பாட்டைப் பயன்படுத்தும் போது, எஞ்சிய மின்னோட்ட ஓட்டத்தை உறுதிப்படுத்த பிரதான சுற்று வெட்டப்பட வேண்டும்
5	சோதனை	உள்ளீடு	சார்ஜ் செய்வதைத் தொடங்குவதற்கு முன், தயாரிப்பு பொதுவாக செயல்படுகிறதா என்பதை சரிபார்க்க இந்த முள் மூலம் தயாரிப்பு மீது உருவகப்படுத்துதல் சோதனையைச் செய்யுங்கள்

மின்/நம்பகத்தன்மை பண்புகள்

	சார்	நிமிடம்	தட்டச்சு	அதிகபட்சம்	அலகு
1	முதன்மை பெயரளவு rms மின்னோட்டம் (1 கட்டம் / 3 கட்டம்)		32	80	A
2	வழங்கல் மின்னழுத்தம்	4.85	5	5.15	V
3	உறவினர் ஈரப்பதம்			95	%
4	சுற்றுப்புற செயல்பாட்டு வெப்பநிலை	-40		+105	℃
5	சுற்றுப்புற சேமிப்பு வெப்பநிலை	-20		+65	℃
6	மின் நுகர்வு			1010	மெகாவாட்
7	மின்னழுத்த உள்ளீடு/வெளியீடு, குறைந்த நிலை	0		0.6	V
8	மின்னழுத்த உள்ளீடு/வெளியீடு, உயர் நிலை	4.2		5	V
9	கோட்பாட்டு வடிவமைப்பு வாழ்க்கை		≧ 20		Yr
10	இயக்க உயரம்			≤4000	m

பயணம்-நடப்பு (மீதமுள்ள நடப்பு தொடர்பான பண்புகள்)

	WAV	ஃப்ரீக்	நிமிடம்	தட்டச்சு	அதிகபட்சம்	அலகு
1	எஸ்-டி.சி.	-	3	4.5	6	எம்.ஏ.
2	2pdc	-	3.5	5	7	எம்.ஏ.
3	3pdc	-	3.1	4.5	6.2	எம்.ஏ.

பயண நேரம் (மீதமுள்ள நடப்பு தொடர்பான பண்புகள்)

	WAV	ஃப்ரீக்	நடப்பு	தட்டச்சு	அதிகபட்சம்	அலகு
1	எஸ்-டி.சி.	-	6 மா	100	1000	எம்.எஸ்
2	எஸ்-டி.சி.	-	60 மா	50	300	எம்.எஸ்
3	எஸ்-டி.சி.	-	200 மா	50	100	எம்.எஸ்
4	2pdc	-	60 மா	50	300	எம்.எஸ்
5	2pdc	-	200 மா	50	100	எம்.எஸ்
6	3pdc	-	60 மா	50	300	எம்.எஸ்
7	3pdc	-	200 மா	50	100	எம்.எஸ்

Notrip-time (மீதமுள்ள நடப்பு தொடர்பான பண்புகள்)

	WAV	ஃப்ரீக்	நடப்பு	குறைந்த வரம்பு	அலகு
1	ஏ.சி.	50 ஹெர்ட்ஸ்	30 எம்ஏ	∞	எம்.எஸ்
2	ஏ.சி.	50 ஹெர்ட்ஸ்	60 மா	300	எம்.எஸ்
3	ஏ.சி.	50 ஹெர்ட்ஸ்	150 மா	80	எம்.எஸ்
4	ஏ.சி.	50 ஹெர்ட்ஸ்	5 அ	80	எம்.எஸ்

தயாரிப்பு பரிமாணம் (மிமீ)

குறிப்பு: முனைய கம்பிகளை தனிப்பயனாக்கலாம்.

நேர வரைபடம்

■ VDD பவர்-அப் வேகம் ≤ 5ms/v

■ T1 காத்திருப்பு நேரமாக, இது T1 ≥ 100ms பரிந்துரைக்கப்படுகிறது

M 50ms≤ t2≤100ms, CAL முள் 50ms ஐ விட குறைந்த நேரம் அதிகமாகும், தயாரிப்பு பூஜ்ஜிய கட்டத்திற்குள் நுழையத் தொடங்குகிறது

■ T3≥500ms மற்றும் பூஜ்ஜியம் முடிவடையும் வரை காத்திருங்கள்

■ T4≈400ms, மற்றும் சோதனை சுய சோதனை சமிக்ஞை செயல்படுத்தப்படுவதற்கு முன்பு T3 முடியும் வரை காத்திருக்க வேண்டும்

■ பயண முள் வெளியீடு உயர் காலம் tx = 100ms (சுய சோதனை செயல்பாட்டை சரிபார்க்கவும்)

■ ty = 100ms என்பது பயண முள் உயர் மட்ட மங்கலான நேரம் (சுய சோதனை சரிபார்ப்பை முடக்குகிறது)

சுய சோதனை சுற்று

Simal 2 சிமுலேட்டட் டி.சி எஞ்சிய மின்னோட்டத்தை உருவாக்க ZCT இல் விவரம்
Value வழக்கமான மதிப்பை உருவாக்க VDD ஐப் பயன்படுத்துவதன் மூலம் = 6.53 MADC உருவகப்படுத்தப்பட்ட மீதமுள்ள மின்னோட்டமானது
Traver இந்த மின்னோட்டம் கணினி சரியாக செயல்படுகிறதா என்பதை சோதிக்க மிகவும் தடைசெய்யப்பட்ட ட்ரிப்பிங் நிலை

டிஜிட்டல் சிக்னல் ஃபிளிப் வாசல்

Sign சிக்னல் ஊசலாட்டத்தைத் தவிர்ப்பதற்கு, டிரிப்பிங் சிக்னல் வெளியீட்டை புரட்டுவது ட்ரிப்பிங் வாசல் மற்றும் மீட்பு வாசலுடன் அமைக்கப்பட்டுள்ளது

The வாசல் எட்டும்போது， தொடர்புடைய எக்ஸ்-அவுட் ஃபிளிப் ， மற்றும் மீட்பு வாசலுக்கு தற்போதைய குறையும் போது , தொடர்புடைய எக்ஸ்-அவுட் மீண்டும், குறைந்த அளவிலான நிலைக்குத் திரும்பு

■100% வழக்கமான ட்ரிப்பிங் மதிப்பாக அமைக்கப்பட்டுள்ளது, மற்றும் 55% வழக்கமான ட்ரிப்பிங் மதிப்பாக அமைக்கப்பட்டுள்ளது
