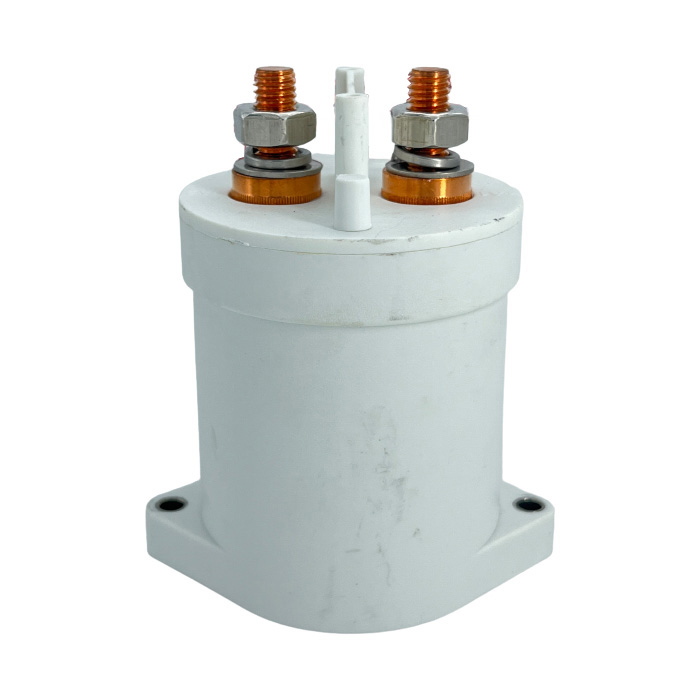

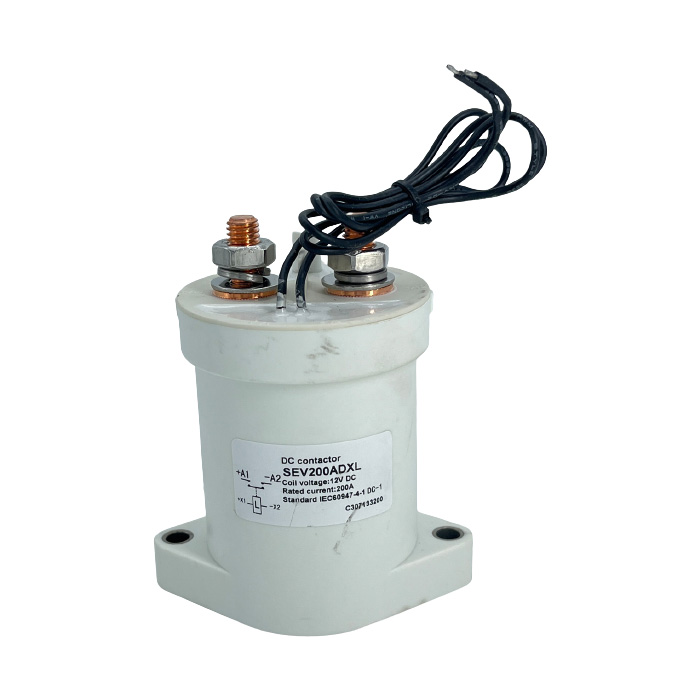

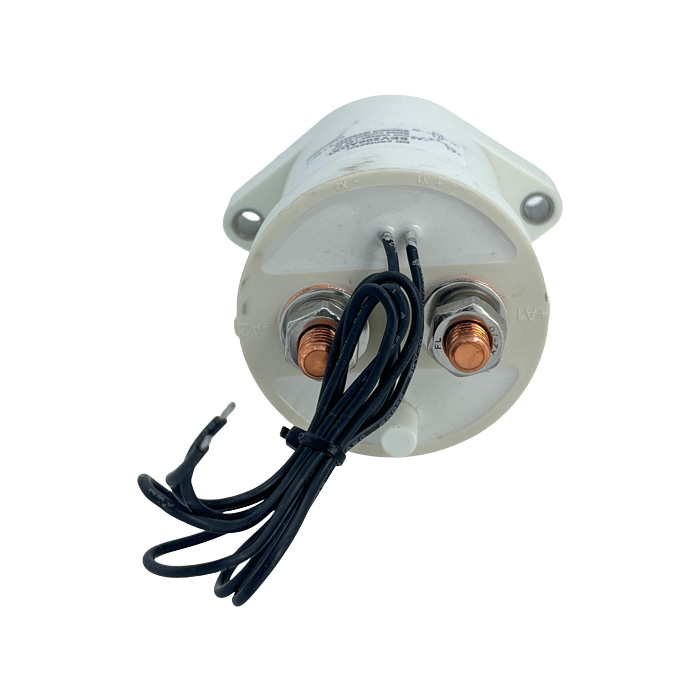

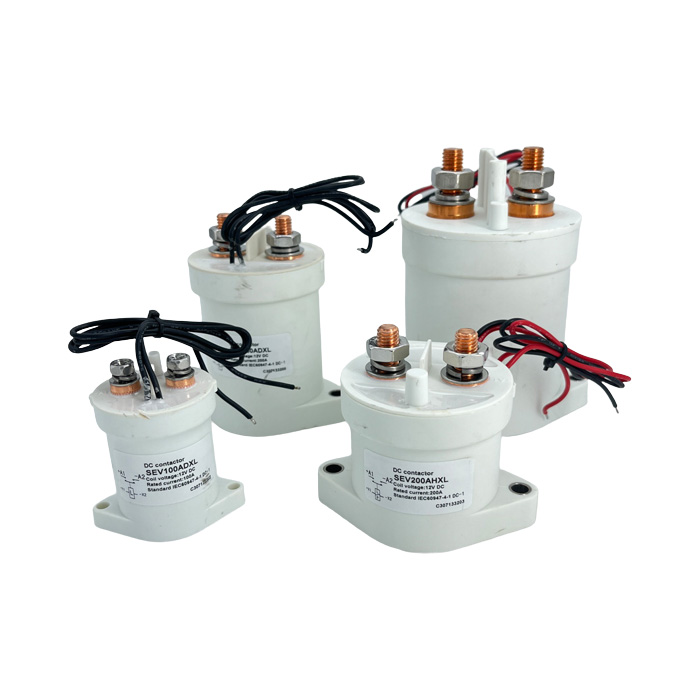

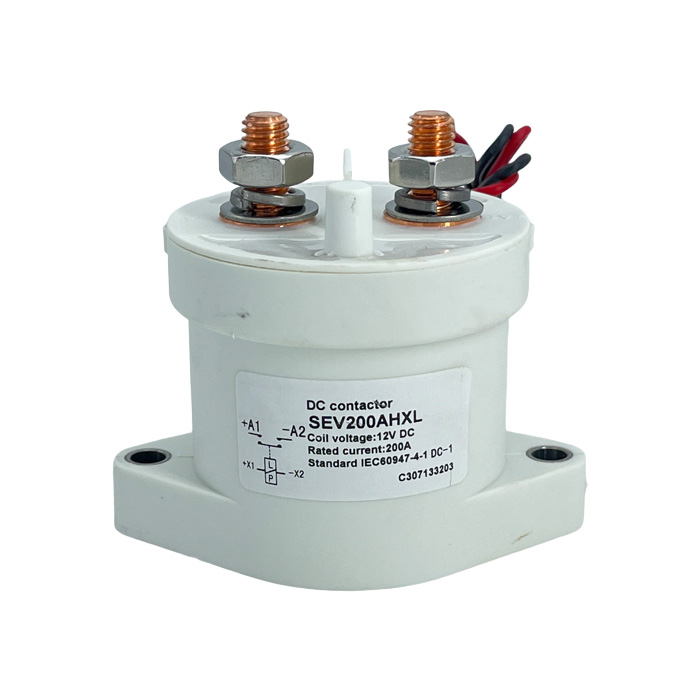

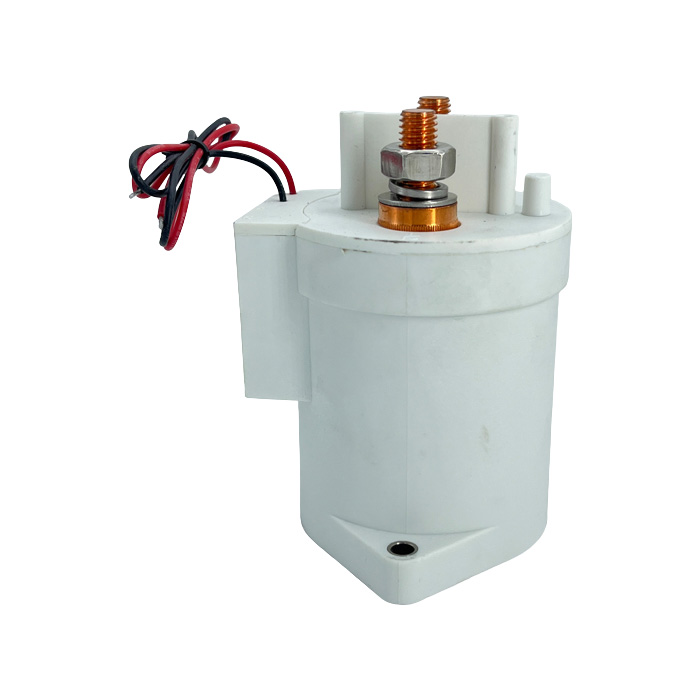

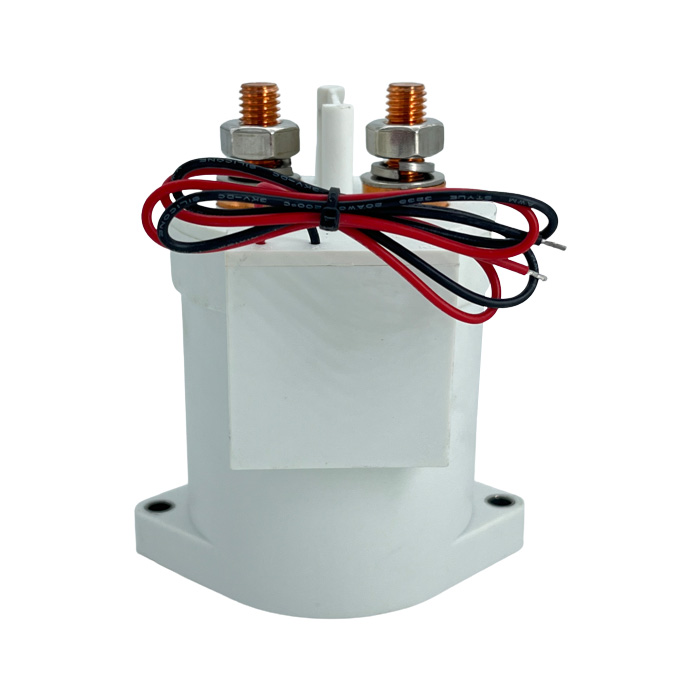

750V 100A உயர் மின்னழுத்தம் DC CONTACTOR ரிலேக்கள்

தொடர்பு படிவம்

1 இல்லை (SPST-NO) அல்லது 1NC (SPST-NC)

சுருள் மதிப்பிடப்பட்ட மின்னழுத்தம் (DC V)

6 வி, 12 வி, 24 வி, 36 வி, 48 வி, 60 வி, 72 வி, 84 வி, 120 வி, 150 வி போன்றவை.

தொடர்பு மின்னழுத்தம் (DC V)

5-1000 வி

தொடர்பு சர்க்யூட் மதிப்பிடப்பட்ட சுமை மின்னோட்டம் (டிசி -1)

50 அ

50A க்கு தொடர்புகள் முழுவதும் வழக்கமான மின்னழுத்த வீழ்ச்சி

≯80mv

(20 ± 5) ℃ (v) இல் குளிரூட்டும் புல்-இன் மின்னழுத்தம்

≯70%

(20 ± 5) ℃ (v) இல் குளிரூட்டும் டிராப்-அவுட் மின்னழுத்தம்

≯35%, ≮5%

40 டிகிரி செல்சியஸ் சுருள் வேலை மின்னழுத்த வரம்பு

0.8-1.2us

டிராப்-அவுட் நேரம் (திறக்க n/o தொடர்புகள்)

20 மீ

இழுக்க நேரம் (மூடுவதற்கு n/o தொடர்புகள்)

10ms

அதிகபட்ச தொடர்பு பவுன்ஸ் நேரத்தை இணைக்கவும்

10ms

அதிகபட்ச தொடர்பு பவுன்ஸ் நேரத்தை துண்டிக்கவும்

7 மீ

காப்பு எதிர்ப்பு

100 மிமீ

எதிர்க்க மின்சார வலிமை

50 ஹெர்ட்ஸ்/60 ஹெர்ட்ஸ் 2200VAC 1minute

வழக்கமான தவறு நீரோட்டங்கள் சிதைக்கப்படலாம்

48V DC இல் 500A/5ms

சுருள் சக்தி

2-7

சுருள் வெப்பநிலை (கே)

≤35

வெளிச்செல்லும் முனையத்தில் வெப்பநிலை உயர்வு (கே)

≤65

மின்சார வாழ்க்கை

20000 முறை

இயந்திர வாழ்க்கை

300 ஆயிரம் முறை

வேலை விவரக்குறிப்பு

தொடர்ச்சியான

தொடர்பு பொருள்

அலாய்

Inrush நேரம் (அதிகபட்சம்)

130 மீ

அதிகபட்ச மாறுதல் மின்னோட்டம்

400A 320VDC 1 1 முறைக்கு மேல்

அதிகபட்ச மாறுதல் சக்தி

130 கிலோவாட்

முனைய வகையை ஏற்றவும்

எம் 5 ரோஸ்

சுருள் முனைய வகை

0.3 சதுர சிலிகான் கம்பி, 390 மிமீ நீளம்

சோதனை அமைப்பு சான்றிதழ்

சி.சி.சி, சி.இ., எஃப்.சி.சி, ரோஹ்ஸ்
